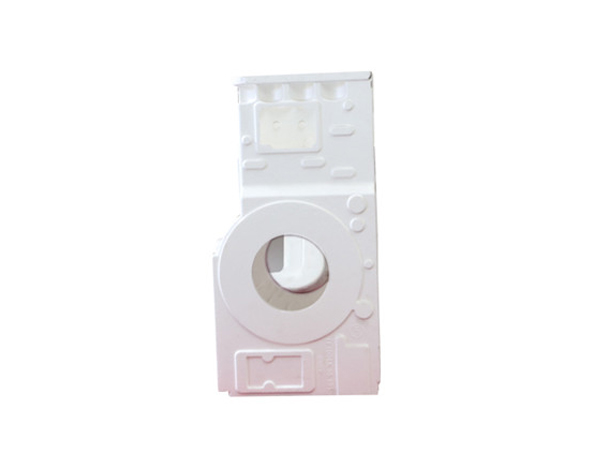

消失模模具白模出产工艺流程介绍
发泡剂在低于玻璃化温度时会渐渐逃逸,只有当温度上升到高于珠粒的玻璃化转变温度时,珠粒处于高弹态能够产生软化变形时,发泡剂因为温度的升高,敏捷气化胀大使珠粒体积敏捷长大,变成一种闭孔、有共用珠壁的蜂窝状结构,密度大幅度下降。
进程流程:(1)质料选用可发性甲基丙烯酸甲脂与苯乙烯共聚树脂珠粒,且其原始珠粒的粒径小于或等于铸件的谷值壁厚的1/9~1/10;
(2)将质料按一次1kg注入间歇式蒸汽预发泡机,选用时刻继电器、温 度操控仪同步操控;
通过预发泡的珠粒。因为骤冷构成泡孔中发泡剂和进入蒸汽的冷凝使泡孔内构成真空,假如当即送去发泡成型。珠粒压扁今后就不会再恢复,白模质量很差,有必要贮存一个时期。让空气进入泡孔中。是剩余的发泡剂从头分散。均匀分布。这样就能够消除泡孔内的部分真空坚持泡孔表里压力的平衡。使珠粒赋有弹性。添加消失模白模成型时的胀大才能和白模成型后的反抗外压变形、缩短的才能,这样的一个进程叫做熟化处理。
进程流程:(1)将珠粒状的质料放入熟化仓内熟化仓网上进行熟化,熟化仓网的网孔之间小于预发泡好的珠粒直径,且熟化仓内壁上铺设防静电布,熟化仓的容量体积为1-5m³;
(2)通入空气、氮气,增大仓内的压力,直至使仓内压力坚持在50-100kpa,仓内的温度坚持在15-25℃,中止空气以及氮气的输入,进行对质料开始熟化2-3h。
(3)通入二氧化碳气体,加大仓内的压力,使仓内的压力升至200-400kpa,仓内温度坚持在20 -26℃,熟化时刻为1-2h;
(4)高压熟化质料完毕后,放掉熟化仓内的空气以及氮气,使熟化仓仓内坚持在常压常温下放置3-5h即可;
(5)后制的珠粒质料体现密度为0.012-0. 016g/cm的泡沫模制件。
发泡成型的意图是将一次预发的松懈珠粒填入必定形状和尺度的模具中,再次加热进行二次发泡,构成与模具形状和尺度共同的全体容貌。现在,发泡成型设备分为两类:一类是成型机;另一类是将手艺拆开的模具放入蒸汽室成型,称为蒸缸成型。一般来说,对大批量、大中型泡沫容貌多选用成型机成型;中小批量、小型容貌,常常选用蒸缸成型。
进程流程:(1)将熟化的可发性甲基丙烯酸甲脂与苯乙烯共聚树脂珠粒填充到金属模具的型腔内,加热,使珠粒再次胀大,填满珠粒间的空地;
进程流程:(1)将加工好的泡塑模型与浇冒口模型组合粘结在一起,构成模型簇,粘结资料为橡胶乳液、树脂溶剂、热熔胶及胶带纸,出产出的铸件呈现的外表增碳缺点,其原因之一便是铸件的容貌组合粘接面多。另外用胶量大,增大了铸钢件的渗碳机率,所以胶带纸的选择要非常的考究;
(2)消失模铸造专用涂料在涂料拌和机内加水拌和,拌和后的涂料放入容器内,用浸、刷、淋和喷的办法顺次涂覆模型组;
(3)重复两遍,涂层厚度为0.5~2mm,涂层在40~50℃下烘干,构成铸型内壳,即消失模白模模具。
以上便是消失模模具白模出产工艺流程的介绍,大约进程便是首先将质料注入发泡机,进行预发泡工艺,然后将珠粒状的质料放入熟化仓内进行熟化,将熟化珠粒填充到金属模具的型腔内加热,接着进行组合及刷涂工艺。出产的消失模模具白模外表有必要润滑,不得有显着的凸起和洼陷;珠粒间交融杰出,尺度和形状契合容貌图要求;白模内不得有夹杂物,密度不答应超出答应的上限;尺度有必要安稳;白模应具有必定的强度和刚度。龙尊模具专心于消失模模具的制作,产品质量优异,价格合理,假如您有需求,欢迎联络龙尊详询~
上一篇:克己麒麟臂格拉汉姆高达模型
